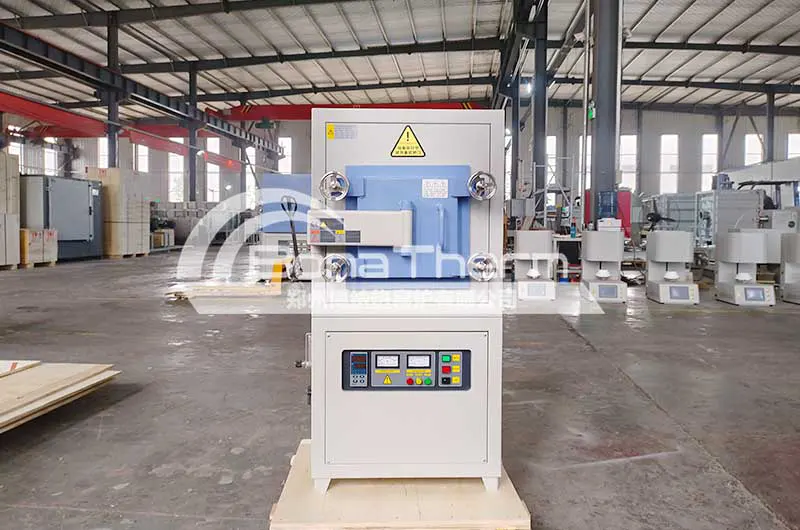

磷酸铁锂正极材料烧结炉

型号

BR-1100AF-64

炉膛尺寸

400x400x400mm;

最高工作温度

1100 ^oC

长期工作温度

0-1000 ^oC

电压及额定功率

380V，50HZ，18KW

温控仪表

1. 10寸液晶触摸屏，内置我公司开发的人机界面操控系统，根据使用需求，可进行手动和自动模式切换。

2. 触摸屏实时显示真空泵机组运行情况、炉内真空度、相应阀门的开启和关闭情况。

3. 可针对不同的产品工艺要求，编制不同的工艺曲线，可编制并储存30条。

4. 每条工艺曲线可编制50段温度控制步骤，设定升温、保温、降温时间，进行温度的自动化控制。并在触摸屏主界面进行实时温度状态查看。

5. 曲线记录功能。可储存过去30天的所有工作曲线，包括温度、真空等，并可以用U盘导出到电脑，生成Excel表格。方便用户通过比对，做出相应的工艺改进。

6. 温度控制:可编程控温仪表，PID调节，（可编程50段曲线；全自动升温、保温、降温）  上限报警、偏差报警、程序运行结束自动停止、无需人值守。

7. 温控仪表：线性电流输出，触发器移相触发反并联双向可控硅，精确控制温度的精度。

8. 警报：　

超温报警：炉内温度上升达到报警温度时，自动切断电源，仪表报警。

断偶报警：热电偶开路，仪表报警并自动断电。

控温精度

± 1 ^oC

加热速率

1000^oC以下，推荐升温速率<20 ^oC /分钟

热电偶

控温热电偶：S型 (陶瓷刚玉管保护套管并作密封处理)，单温区控温。

温场均匀性

断面温差小于±5 ^oC

加热元件

硅碳棒（另有特殊处理）

三面加热，可持续加热72h。

气体保护

可通入氮气、氧气、氩气和氦气等惰性气体（并且有特殊处理）。

炉膛

炉膛主体耐火材料使用耐强碱腐蚀材料。

炉壳结构

炉壳采用特殊碳钢制作，并作内外静电喷塑处理。

炉口不能出现起皮、生锈、掉漆情况。

炉壳表面温度≤环境温度+40℃。

真空度及真空系统

真空度需达到-0.1Mpa。
