真空钎焊炉焊接过程是什么

真空钎焊炉是一种在真空环境下进行钎焊的设备，主要利用高温熔化钎料，使其渗透到被焊接材料间的空隙中，形成坚固的连接。真空钎焊具有避免氧化、提高焊接质量、减少热变形等优点。

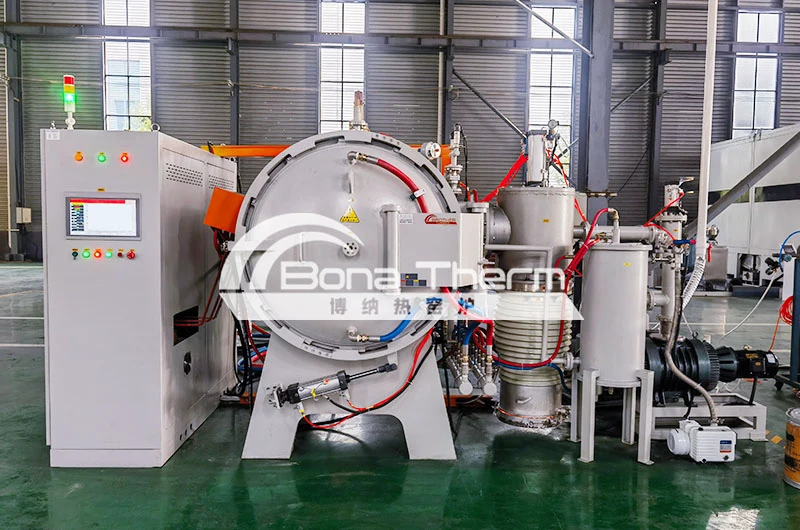

真空钎焊炉设备

真空钎焊炉焊接过程包括：准备工作、装载与定位、真空抽气、加热与保温以及冷却与卸载。

为了保证焊接质量和效果，操作过程中需注意严格控制真空度、选择合适的钎料、合理设定焊接参数、保证焊接表面清洁以及控制加热和冷却速率。

真空钎焊炉焊接过程

1. 准备工作

在开始真空钎焊炉的焊接过程前，需要进行以下准备工作：

清洁焊接材料表面，确保无油污、杂质等，以提高焊接质量。

选择合适的钎料，根据被焊接材料的性质、使用环境等因素进行选择。

设定焊接参数，包括加热速率、保温时间、冷却速率等。

2. 装载与定位

将被焊接材料放置在炉内的专用夹具上，并对其进行定位，以确保焊接过程中的精度。同时，根据焊接要求放置钎料，一般分为预放置钎料和散布钎料两种方式。

3. 真空抽气

启动真空泵，将钎焊炉内的空气抽出，降低气压，达到预设的真空度。通常，真空度的要求因材料和工艺而异，一般在 10^-3 ~ 10^-6 Pa 之间。

4. 加热与保温

按设定的加热速率对焊接区进行加热，使钎料熔化。加热过程中要防止过热，以避免材料的氧化和热变形。当达到设定的焊接温度后，保持一定时间，以确保钎料充分渗透。

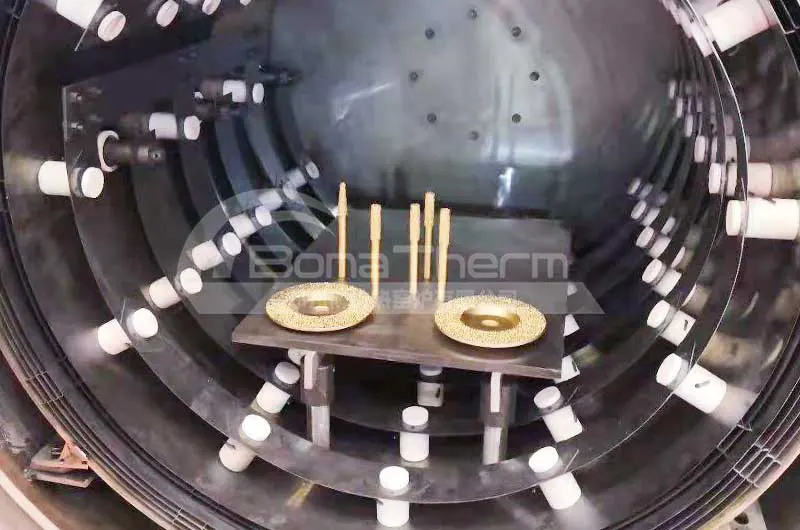

钎焊炉内部展示

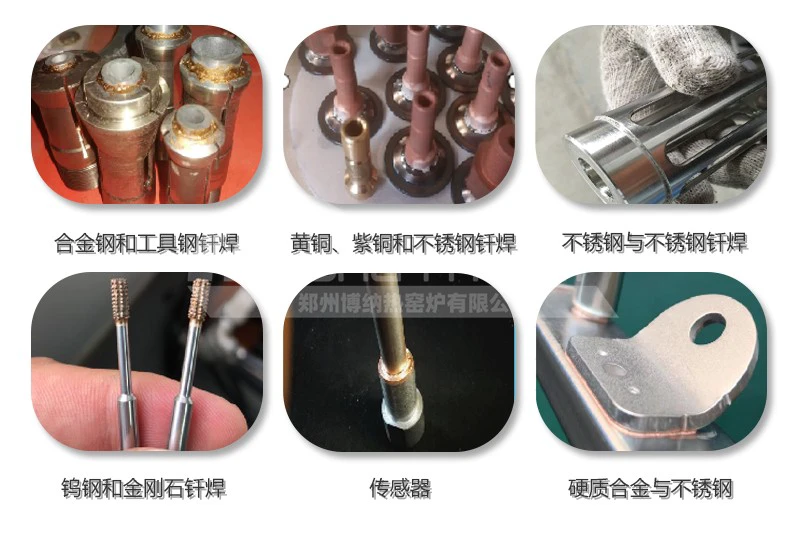

钎焊成品展示

5. 冷却与卸载

在保持真空状态下，按设定的冷却速率对焊接区进行冷却。冷却过程中要防止冷却过快，以避免焊缝的热应力产生裂纹。当焊接区温度降至安全范围内时，可以将焊接件取出。

真空钎焊炉操作要点

为了保证真空钎焊炉焊接过程的质量和效果，需要注意以下操作要点：

严格控制真空度：真空度对焊接质量有重要影响，过高的氧气含量会导致氧化反应，影响焊接强度。因此，在焊接过程中要严格控制真空度。

选择合适的钎料：钎料的选择会直接影响焊接质量。钎料的熔点应低于被焊接材料的熔点，但高于工作温度。此外，钎料应具有良好的润湿性、延展性和抗腐蚀性。

真空钎焊炉设备侧面实拍

合理设定焊接参数：焊接参数的设定应根据被焊接材料的性质、钎料类型等因素来确定。合理的焊接参数有助于提高焊接质量，减少热变形和氧化。

保证焊接表面清洁：焊接表面的清洁度对焊接质量至关重要。在焊接前应对被焊接材料进行表面处理，去除油污、杂质等，确保焊接表面的清洁。

控制加热和冷却速率：加热和冷却速率的控制对焊接质量有重要影响。过快的加热和冷却速率可能导致焊缝的热应力产生裂纹。因此，应根据工艺要求合理设定加热和冷却速率。
